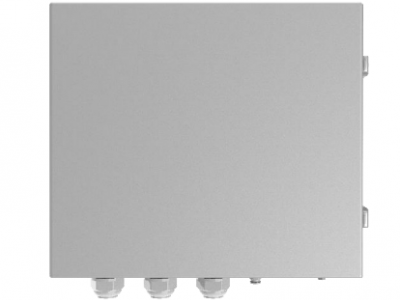

Backup Box-B0是华为推出的并离网控制盒,主要用于家庭户用屋顶电站系统中。通过该控制盒,系统可以切换逆变器的并离网状态,实现在电网停电时切换到离网状态,并通过备电模式给离网负载供电,当电网恢复时,逆变器切回到并网工作。
Backup Box-B0为单相设计,而Backup Box-B1为三相设计。在系统组网方面,家庭屋顶电站并离网系统通常由光伏组串、储能系统、逆变器、并离网控制盒、管理系统、交流开关和配电单元等组成。
对于离网负载,该设备有一些使用限制。例如,离网负载不支持电机类负载,因为电机类负载启动时的功率是额定功率的数倍,可能会超过Backup的带载能力,导致设备启动失败。另外,离网负载口不能与电网侧直接连接,否则离网功能无法使用,可能会造成过载关机。同时,离网负载的功率不能超过逆变器的离网输出最大功率。
Backup Box-B0/B1支持的电网形式有TN-S、TN-C-S、TT,而逆变器三相三线制时,Backup Box-B1不支持离网运行。
