一、维修前置安全规范
1. 断电 + 强制放电（华为母线最高 1100Vdc）
断开光伏直流 DC 开关、交流并网 AC 空开、机内 24V 辅助电源开关；
静置 15 分钟以上自然放电；大功率机型用10kΩ/50W 功率电阻跨接直流母线正负极人工放电；
万用表直流档测母线电压，确认＜36V 再开盖；
全程佩戴防静电手环、绝缘手套，工作台接地，IGBT 栅极极易静电击穿。
2. 工具清单
扭矩扳手（1–10N・m）、无水酒精无尘布、光伏专用高导热硅脂、防静电烙铁、万用表、隔离示波器、同型号原厂 IGBT 模块、吸锡器、绝缘镊子。
3. 核心前置要求（90% 换新后炸管根源）
IGBT 击穿后，必须先完整检修驱动板，再装新模块，严禁直接换 IGBT 上电
静态测六路驱动：限流电阻、TVS 稳压管、驱动光耦、隔离电源、栅极回路全部完好；
断开 IGBT 排线，单独给驱动板 24V 弱电上电，示波器测每路 **+15V 开通 /-5V 关断 ** 驱动波形，六路对称无缺失、无直通高电平。
二、旧损坏 IGBT 拆卸步骤

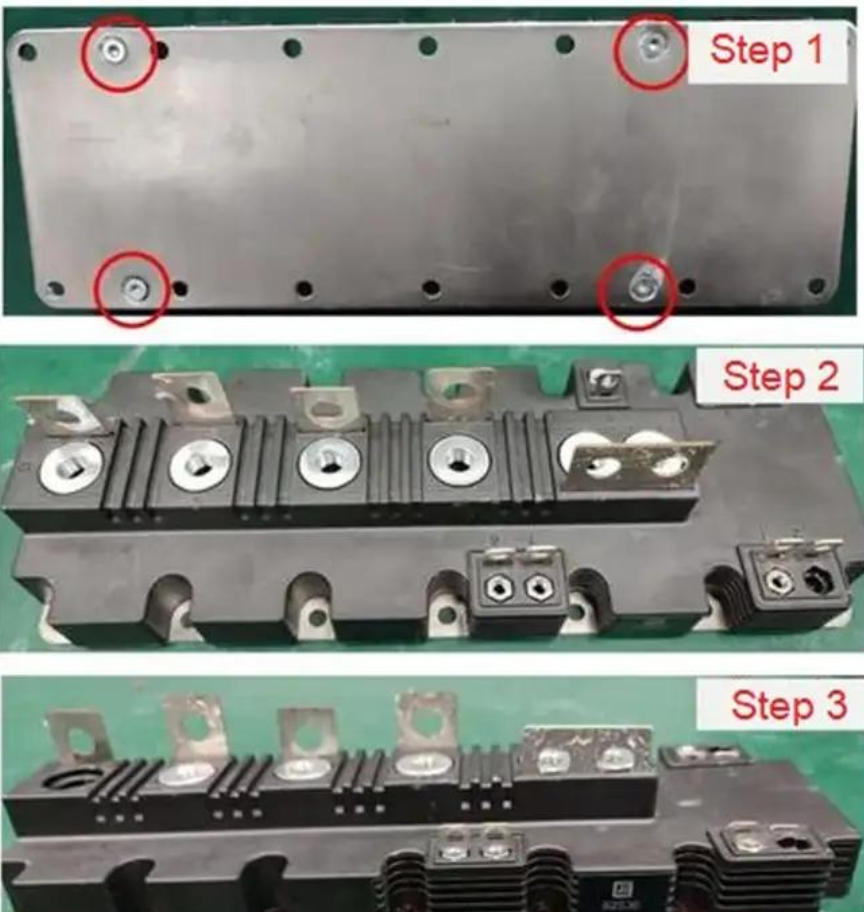

步骤 1：拆除功率接线端子
记录三相上下桥、直流母线铜排接线顺序、垫片、弹片位置，拍照留存；
用扭矩扳手松开铜排紧固螺栓，取下铜排、绝缘垫片、连接软铜带；
拔下 IGBT 栅极驱动排线（G/E 控制线），标记相序（U/V/W 上下桥）。
步骤 2：拆除 IGBT 固定螺丝
华为 IGBT 多为 4 颗固定 M3/M4 螺栓，对角分步松卸，禁止单边一次性拧下，防止模块基板变形开裂；全部螺丝取下后，轻轻平移取下 IGBT，不要硬撬（防止散热器划伤、绝缘层破损）。
步骤 3：散热器深度清洁（关键散热环节）
无尘布蘸无水酒精彻底擦除散热器表面干涸旧硅脂、碳粉、油污；
若散热器有划痕、凹坑，800 目细砂纸轻磨平整，再酒精擦拭吹干；
清理散热器风道、散热风扇积灰，风扇卡顿直接更换，避免后期高温烧毁 IGBT。
步骤 4：复测损坏 IGBT 确认故障
万用表二极管档测 C-E、G-E：
G-E 双向导通 / 有阻值 = 栅极击穿；
C-E 双向导通短路 = IGBT 芯片炸穿；记录故障相，对应检修该相全部驱动元件。
三、新 IGBT 安装标准工艺（散热、力矩、硅脂是寿命核心）
1. 新 IGBT 上机前预检
型号 1:1 匹配（电压、电流、封装丝印完全一致，禁止国产替代降级模块）；
万用表静态复测 IGBT：G-E 绝缘无穷大，C-E 续流二极管 0.4–0.7V 压降，确认全新完好；
全程防静电，新模块不拆原厂防静电包装，安装前再取出。
2. 导热硅脂规范涂覆（厚度 50–100μm）
两种合规方式任选其一：
点涂法（推荐光伏维修）：在 IGBT 芯片对应基板位置点 3–4 滴硅脂，单滴直径 3mm；
刮涂法：薄刮一层覆盖模块底部 90% 面积，边缘预留 1mm，避免硅脂溢出污染端子；禁止厚涂（热阻飙升高温炸管）、少涂（出现空气间隙局部过热）。
3. 对位固定 + 分阶段对角紧固（华为标准扭矩）
将 IGBT 平稳放置散热器，对齐 4 个螺丝孔，禁止横向搓动（硅脂产生气泡）；
分两次对角拧紧，严禁一次性锁死：
第一次预紧：额定力矩 50%（例标准 7N・m 先拧至 3.5N・m）；
静置 2 分钟，硅脂自然填充空隙；
第二次对角复紧至标准额定扭矩 6–7N・m（华为全系列 IGBT 通用）；
全部螺丝复查力矩，偏差不超过 ±10%；螺丝力度不均会局部过热、短期复炸。
IGBT四角对角紧固顺序
4. 电气接线复原
对齐绝缘垫片、铜排、弹片，按之前拍照顺序复原母线铜排；
铜排螺栓按 3–5N・m 扭矩紧固，防止发热氧化；
插回栅极驱动排线，核对 U/V/W 上下桥相序，无插反、无松动；
检查驱动细线无挤压、无铜排短路风险。
四、更换后分级测试（逐级上电，杜绝直接带光伏高压）
第一级：弱电空载测试（无直流高压，仅 24V 辅助电源）
断开直流母线、断开光伏输入，仅接通 24V 控制板供电；
逆变器上电，查看面板 / FusionSolar 无 2035 驱动故障、2004 过流告警；
示波器隔离探头测六路 IGBT 栅极驱动波形：
标准幅值：+15V /-5V；
波形边沿陡峭，六路相位均衡，无缺波、无持续高电平。
第二级：低压直流模拟母线测试（无光伏）
接入 300V 低压可调直流电源模拟母线，不接光伏组件；
逆变器待机 30 分钟，红外测温 IGBT 散热器，无局部热点、温升正常；
后台查看无 OC/SC 短路故障记录。
第三级：低压并网轻载测试
接入可调交流模拟电网，低功率启动并网；
监测三相输出电压平衡、三相电流对称；
运行 1 小时，实时监测 IGBT 温度＜110℃。
第四级：整机满载实测
接入原厂光伏组串额定电压，逐步提升功率至满载；
满载连续运行 2 小时，红外热成像扫描 IGBT、驱动板温度；
后台导出故障日志，无驱动、过流、不平衡告警即更换完成。
五、更换 IGBT 高频失败原因（避坑要点）
未检修驱动直接换 IGBT（最常见）炸管必然连带烧毁驱动电阻、光耦、TVS 管，驱动异常会瞬间击穿新 IGBT；
硅脂涂抹过厚 / 过薄、散热器未清洁，散热失效高温复炸；
螺丝单边拧紧、力矩不足 / 过大，基板变形、接触热阻飙升；
驱动排线插反、栅极负压 - 5V 缺失，IGBT 关断不彻底导通炸管；
静电操作击穿新 IGBT 栅极，静态测正常、一带载立刻保护；
IGBT 型号降级替换，耐压、电流余量不足，满载过热损坏。
六、日常预防延长 IGBT 寿命
每半年清理风道、更换老化散热风扇；
8 年整机建议全部更换驱动板电解电容，避免负压衰减；
光伏侧加装防雷器，抑制电网雷击尖峰电压；
定期检测光伏组串绝缘，杜绝直流对地漏电冲击 IGBT。
